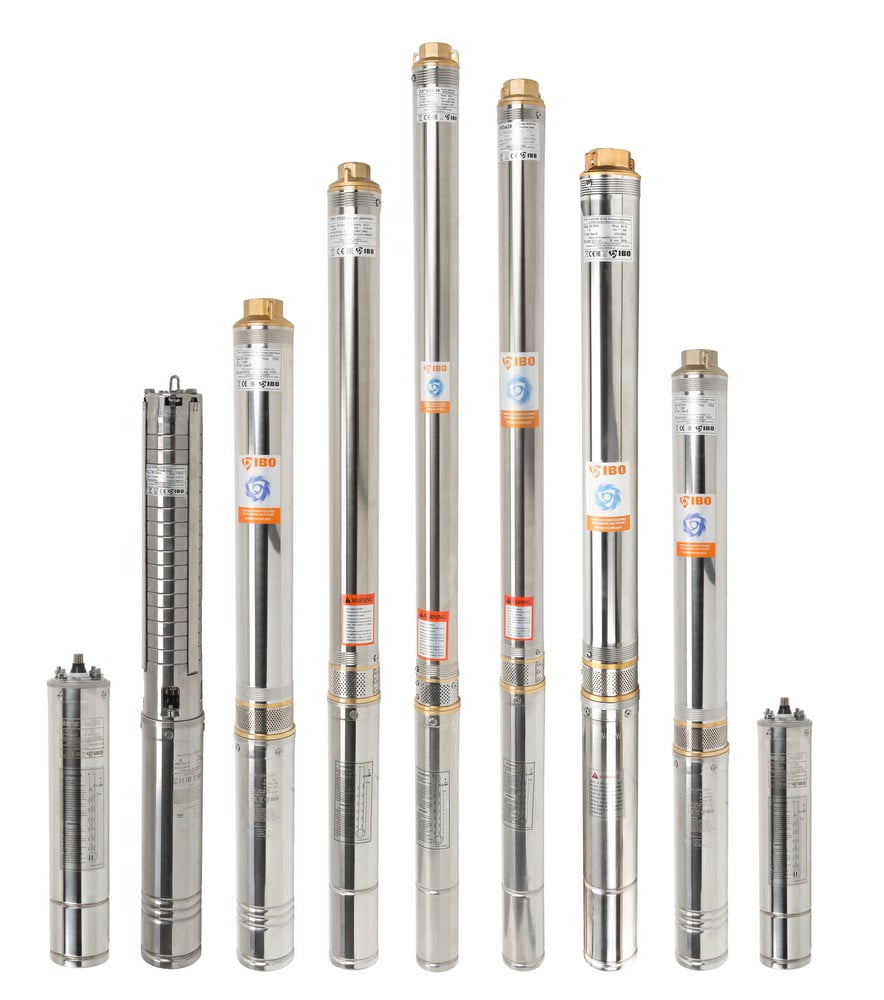

Zastosowanie pomp głębinowych
Pompy głębinowe używane są w rozmaitych systemach nawadniających i służą do wydobywania wody ze studni głębinowych. Urządzenia te są konstruowane w taki sposób, aby mogły pracować zanurzone w wodzie. Stosuje się je do obniżania wód gruntowych, tłoczenia wody, czy podwyższania jej ciśnienia. Pompy głębinowe pracują także jako wspomaganie systemów wodociągowych, jak również przy instalacjach nawadniających. Sprawdzają się na prywatnych posesjach przy domach jednorodzinnych oraz w zakładach przemysłowych i rolnictwie. Ponadto maszyn tych używa się również podczas prac archeologicznych, budowlanych, czy w wodociągach komunalnych. Zazwyczaj są to urządzenia bezawaryjne, zwłaszcza tzw. pompy antypiaskowe, ale działają prawidłowo tylko przy zastosowaniu odpowiednich zabezpieczeń. Część z nich montowana jest fabrycznie, na etapie produkcji pompy.
fot. PHU DAMBAT

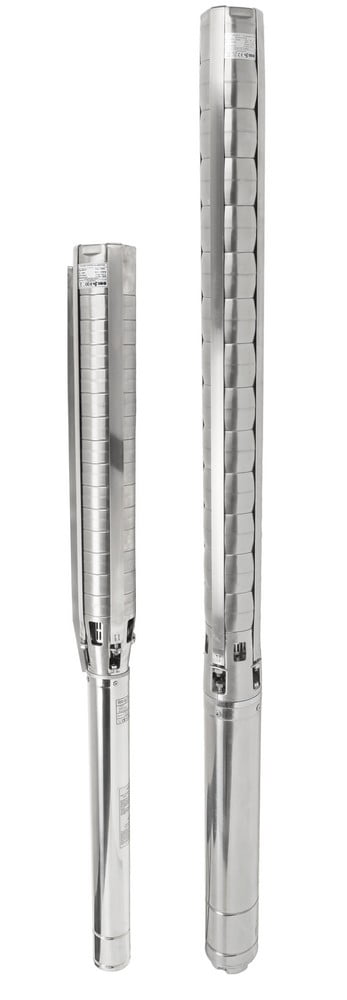

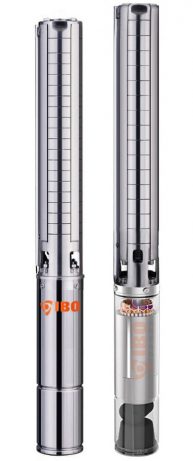

Pompa głębinowa IBO
Niemal każda pompa głębinowa IBO do studni kopanej i wierconej charakteryzuje się podwyższoną odpornością na piasek i wszechstronnymi możliwościami stosowania. Urządzenia te mogą pracować jako element domowych studni głębinowych, a także w wielu zakładach przemysłowych, czy gospodarstwach rolnych. Szeroki wachlarz zastosowań pozwala również na montaż pomp głębinowych IBO także w systemach PPOŻ.
Pompa głębinowa IBO. Opinie użytkowników
Urządzenia te cieszą się dobrą opinią wśród użytkowników. Każda pompa głębinowa IBO powstaje z wysokiej jakości włoskich komponentów oraz przy użyciu nowoczesnych technologii, takich jak DRY RUN PRO, podwyższających odporność tych maszyn na pracę bez wody. Ich wysoką jakość potwierdza również 3 letnia gwarancja. Ponadto pompy głębinowe IBO charakteryzuje bogaty zakres parametrów i cicha praca, która sprzyja użytkowaniu w domowych warunkach. Ceniona jest także wydajność silnika, dlatego maszyny te są wybierane zarówno przez firmy jak i klientów indywidualnych. Wreszcie użytkownik może dobrać komponenty urządzenia w taki sposób, aby nie szpeciły one posesji, w której otoczeniu maszyna będzie pracować. W licznych gospodarstwach stosuje się pompy głębinowe IBO. Opinie ich użytkowników potwierdzają ich jakość i niezawodność.
fot. PHU DAMBAT

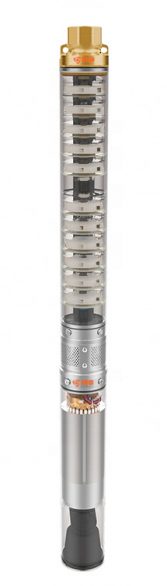

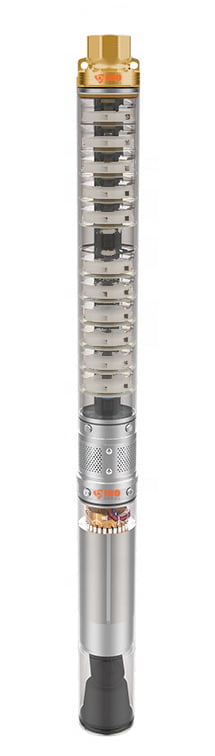

Pompa głębinowa do studni kopanej
Konstrukcja pompy głębinowej IBO będzie się różniła w zależności od tego, do jakiego rodzaju studni zostanie dostosowana. Pompa głębinowa do studni kopanej, zwanej również kręgową, nie posiada łączenia części hydraulicznej z silnikiem. Tego typu urządzenie ma więc wygląd jednolitej tuby, wykonanej ze stali nierdzewnej. U dołu maszyny zainstalowany jest króciec ssący, który zaciąga wodę do wewnątrz pompy. Pobierana woda, przepływając przez całą długość urządzenia, jednocześnie chłodzi silnik. W pompach głębinowych do studni kopanej stosuje się pas chłodzący, dzięki czemu maszyny te mogą pracować w studniach kopanych (kręgowych), których kształt nie pozwala na chłodzenie zewnętrzne, wytwarzane ruchem wody w wąskiej studni.

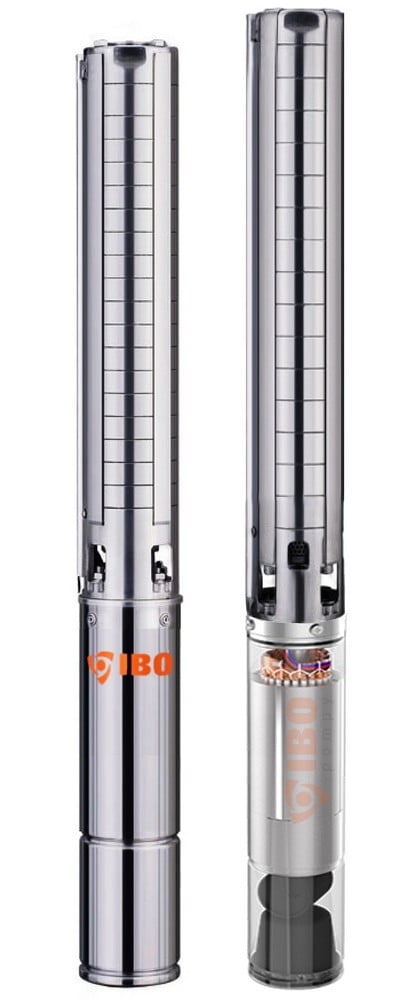

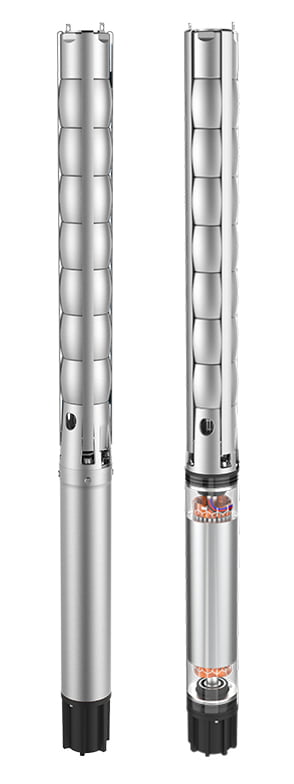

Pompa głębinowa do studni wierconej
W studniach głębinowych wierconych ich ściany znajdują się blisko siebie, więc tym samym niewielka będzie także ich odległość od urządzenia pobierającego wodę. W takim przypadku zastosowanie znajduje pompa głębinowa do studni wierconej. W tego typu maszynie króciec ssący zainstalowany jest nad silnikiem. Podczas pompowania, zasysana woda wprawiana jest w ruch odbywający się wokół silnika, dzięki czemu jest on chłodzony. Takie urządzenie nazywane jest również “zespołem głębinowym”. Cała konstrukcja montowana jest na silniku w układzie pompowym. Zespoły głębinowe cechuje przemyślana konstrukcja, która umożliwia prawidłowe działanie poprzez połączenie układu wirującego z wałem silnika za pomocą sprzęgła. Trzeba jednak pamiętać, że pompa głębinowa do studni wierconej, występująca jako wspomniany wcześniej zespół głębinowy, może być stosowana wyłącznie do studni wierconych. Istnieje możliwość zastosowania takiego urządzenia do studni kopanej, ale wówczas silnik musi być zabezpieczony przed przegrzaniem. Prawidłowe chłodzenie będzie możliwe dzięki umieszczeniu pompy głębinowej IBO w specjalnej rurze osłonowej.
fot. PHU DAMBAT

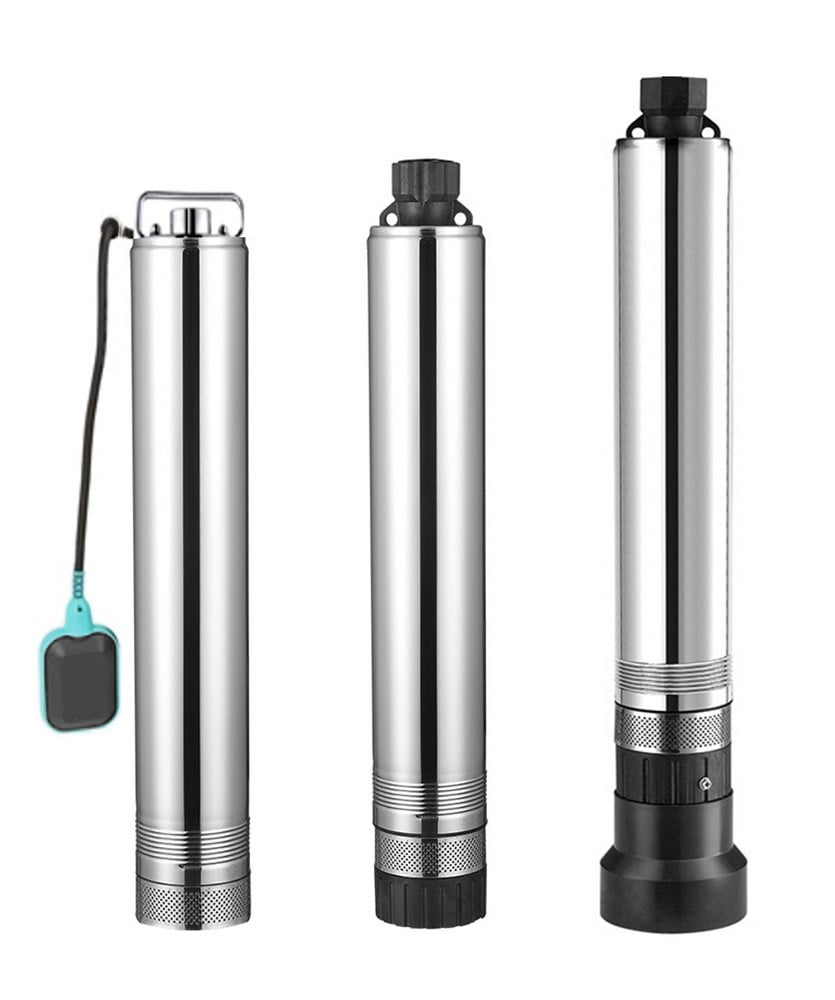

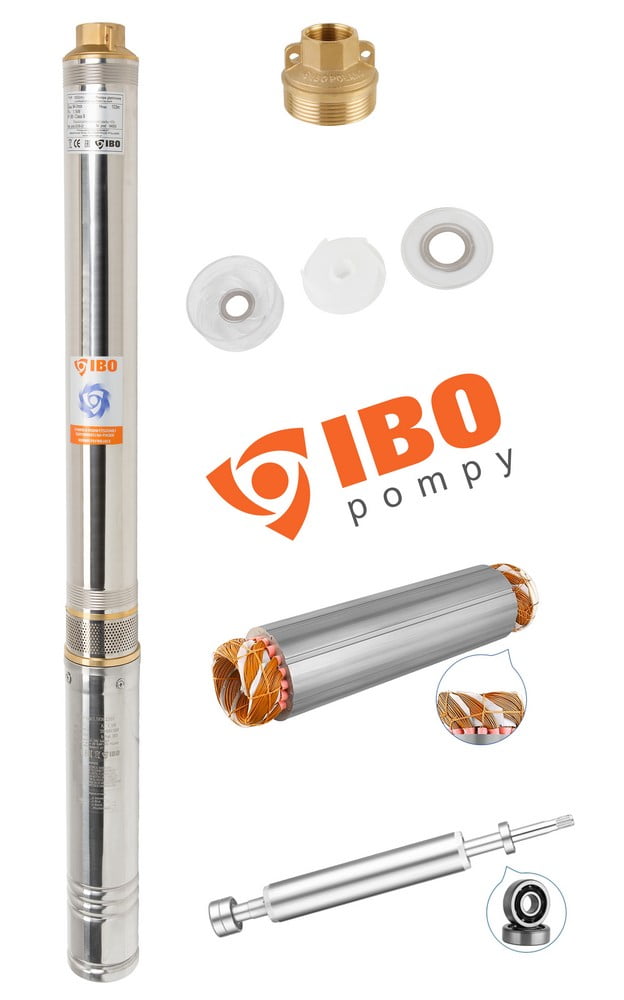

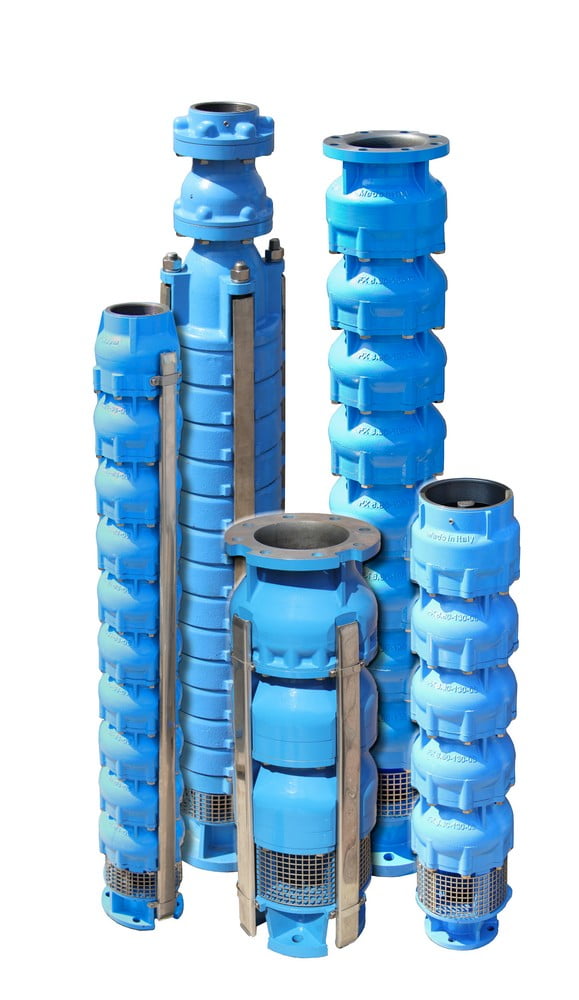

Rodzaje pomp głębinowych

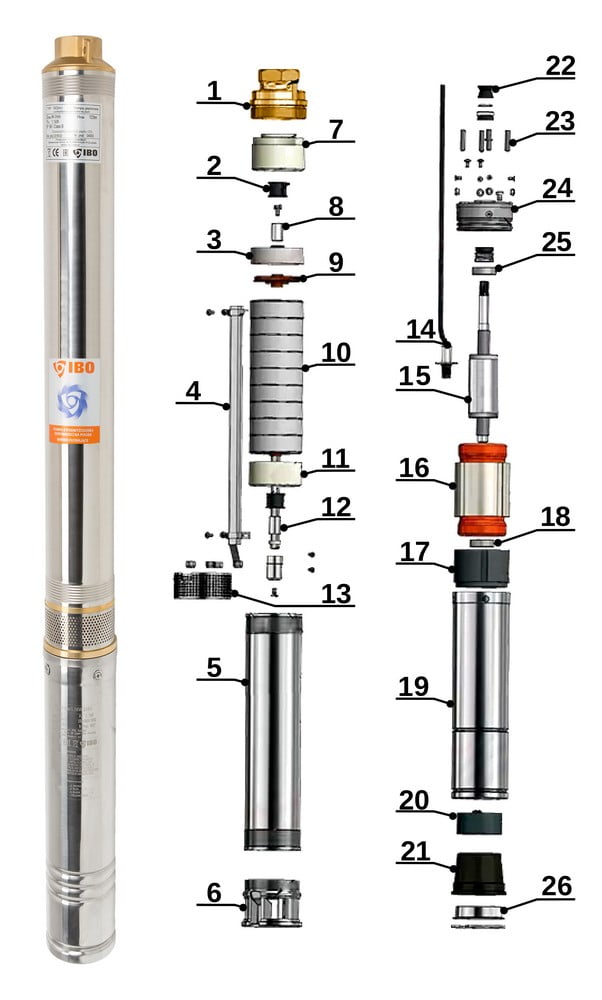

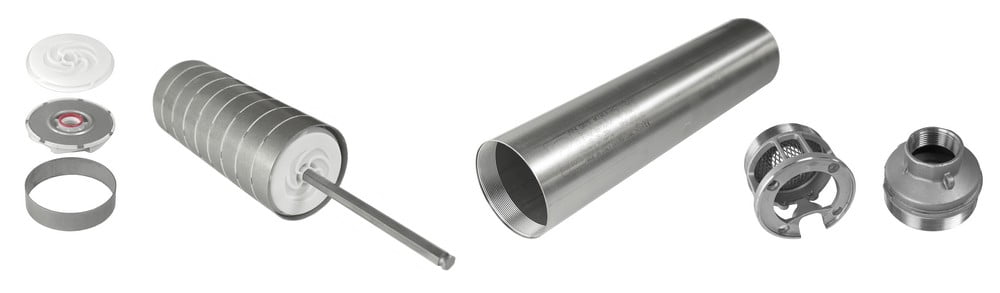

Pompy głębinowe IBO do studni kopanej i wierconej dzielimy na monoblokowe (o jednolitej konstrukcji) oraz wielostopniowe z rozdzieloną częścią hydrauliczną i silnikiem. Wśród urządzeń monoblokowych dostępne są: śrubowe, jednostopniowe i wielostopniowe. Pompy śrubowe wyposażone są w rotor pracujący w gumowej tulei, w której znajduje się też stator i sprzęgło. Maszyny monoblokowe jednostopniowe mają jeden wirnik. Pompy wielostopniowe obu typów (monoblokowe i rozdzielne) składają się z różnej liczby segmentów, które stanowią m.in.: wirnik i dyfuzor wraz z pokrywą. W zależności od wydajności urządzenia, stopnie pracy mają różną wysokość, a liczba tych stopni zależy od ciśnienia, z jakim pompa może pracować. Wykorzystanie pompy głębinowej to tanie i niezawodne rozwiązanie, pod warunkiem, że urządzenie pochodzi od sprawdzonego producenta. Warto zdecydować się na maszyny włoskiej produkcji, charakteryzujące się wysoką jakością i niezawodnością.
fot. PHU DAMBAT
Błędy popełniane przy doborze pomp głębinowych
Przed doborem odpowiedniej pompy głębinowej należy pamiętać o studni oraz jakości wody, jako istotnym otoczeniu, w jakim będzie pracować nasze urządzenie. Ekipa wykonująca studnię powinna wykonać jej test. Nie jest on trudny, a może mieć niebagatelne znaczenie dla całej instalacji. Wykonawcy powinni sprawdzić wydajność studni, pompując wodę przez minimum godzinę. Intensywność czerpania wody powinna przekraczać założone, codzienne zapotrzebowanie. Takie próbne czerpanie wody stanowi nie tylko dobry test studni, ale także stwarza możliwość ułożenia się warstw filtracyjnych w złożu wodonośnym. Dzięki temu można uzyskać większą czystość wody, a przy tym gwarantuje to sprawność działania pompy głębinowej w przyszłości. Przy wierceniu studni warto także przeprowadzić test na jakość wody. Bada się wówczas jej przezroczystość, smak, zapach, miękkość oraz skład związków chemicznych – zwłaszcza żelaza. Ma to wpływ np. na zdolność pienienia się mydła lub tworzenia się brzydkiego osadu na armaturze. Jeśli więc wykryte zostaną tego typu nieprawidłowości, można rozważyć uzupełnienie całej instalacji o dodatkowy uzdatniacz. Wreszcie często powtarzającym się błędem przy montażu pompy głębinowej IBO do studni kopanej i wierconej jest pomijanie zabezpieczenia przewodu elektrycznego, zasilającego urządzenie. Nie może być on narażony na przeciążenia. Aby uniknąć awarii – a przy tym także niepotrzebnych kłopotów i kosztów – przewód należy przymocować do rury tłoczonej, stosując plastikowe obejmy. W ten sposób naprężenia wpływające na rozciąganie się przewodu pod ciężarem pompy zostanie zredukowany do minimum.
fot. PHU DAMBAT

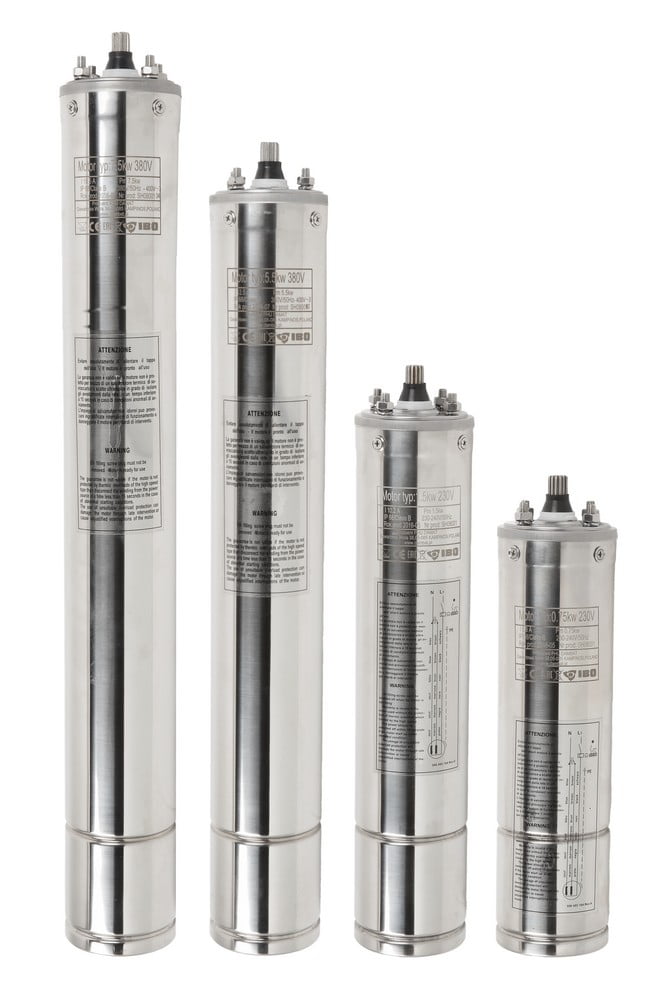

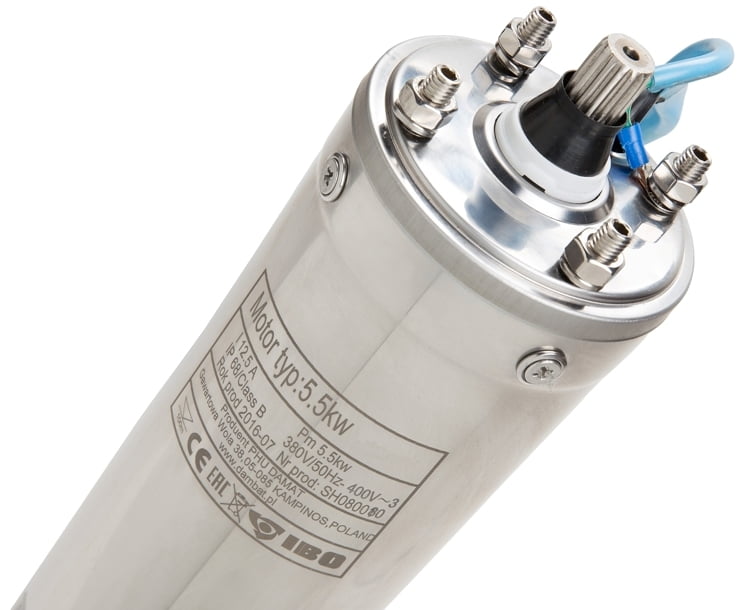

Dobór silnika do pompy głębinowej
Ważnym elementem każdej pompy głębinowej IBO jest silnik. Oprócz właściwego doboru pompy do rodzaju instalacji ma on istotny wpływ na działanie urządzenia. Warto więc wybrać silnik, który będzie niezawodny i przystosowany do długotrwałej pracy. Aby urządzenie służyło jak najdłużej i było najwyższej jakości, najlepiej zakupić egzemplarz fabrycznie nowy, z gwarancją. Unikniemy wówczas niepożądanych awarii lub kosztów związanych z regeneracją. Do pomp głębinowych stosuje się silniki olejowe i wodne, ale lepiej sprawdzają się te pierwsze. Opłaca się więc zakupić urządzenie w standardzie NEMA. Ma ono uniwersalne cechy, dzięki którym będzie mogło współpracować z pompami różnych producentów. Silnik do pompy głębinowej powinien być przystosowany do pracy na głębokości do 80 m oraz do różnej wielkości odwiertów, np. 3, 4 i 6 calowych. Warto też zwrócić uwagę na rodzaj oleju, jakim napędzane jest urządzenie. Najlepiej, jeśli będzie zasilane olejem nietoksycznym – ma to znaczenie zwłaszcza, gdy chcemy wypompowywać wodę pitną. Elementy silnika mające styczność z wodą powinny być wykonane ze stali nierdzewnej. Ważne jest też, aby dławica kabla uniemożliwiała wydostanie się oleju poza izolację zewnętrzną. Istotna jest także długość stojanu – im wyższy, tym silnik jest mniej obciążany podczas pracy. Żywotność wydłuży także zastosowanie tzw. soft startu lub przemiennika częstotliwości, czyli inwertera. Pierwszy pozwala na łagodny start silnika, co powoduje, że nie dochodzi do udaru prądowego. Inwerter z kolei pozwala na sterowanie prędkością obrotową silnika, dzięki czemu wykorzystywany jest on wyłącznie w takim zakresie, jaki potrzebny jest w naszej instalacji. Dobrym pomysłem będzie też zastosowanie silnika trójfazowego zamiast jednofazowego, dzięki czemu prąd rozruchowy będzie przepływał swobodniej i w mniejszym stopniu obciąży całą instalację. W ten sposób prawdopodobieństwo wystąpienia awarii jest znikome, a urządzenie będzie pracowało swobodniej, zwłaszcza gdy generuje dużą moc. Należy również pamiętać o stabilności mocowania. Im większa liczba śrub przy mocowaniu tuby, tym stabilniejsza i wydajniejsza praca instalacji.
fot. PHU DAMBAT
Wydajność pompy głębinowej
Urządzenia te oczywiście muszą mieć odpowiednią wydajność, czyli natężenie przepływu adekwatne do zapotrzebowania na wodę w gospodarstwie domowym. Wydajność zależna jest od modelu pompy. Przy doborze odpowiedniej wydajności musimy pamiętać o naszym zapotrzebowaniu na wodę, zakładając, że wszystkie jej odbiorniki nie zostaną uruchomione jednocześnie. Wydajność pompy powinna być mniejsza niż wydajność studni. Przekroczenie jej może doprowadzić do uszkodzenia filtru, co w konsekwencji uniemożliwi korzystanie ze studni. W domu jednorodzinnym, zamieszkałym przez 4 do 5 osób wydajność pompy powinna utrzymywać się w granicach 1-3 m3/h.
